龙门式数控等离子切割机

产品详情

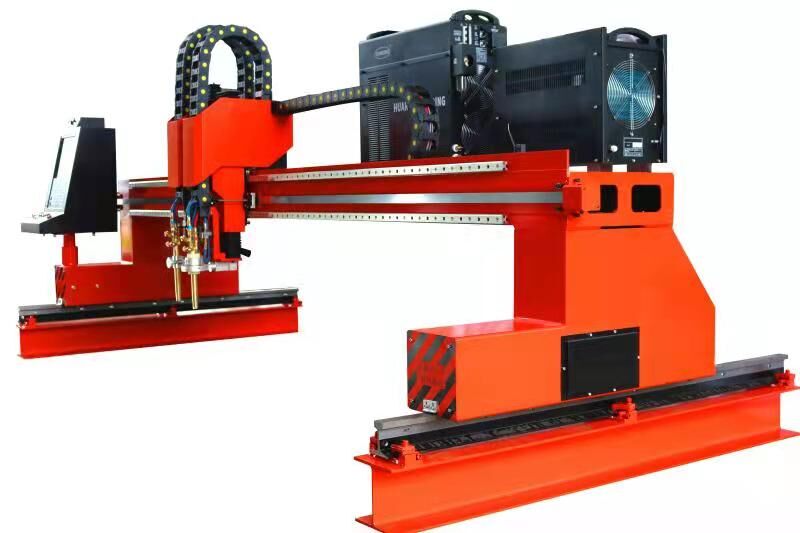

产品名称:YCLM-4000B龙门式数控等离子切割机

   龙门式数控等离子切割机该机型采用了双边驱动的传动方式,这样使得机器运行平稳、定位精度高、外形简洁美观,模块化设计使得机器零部件的互换性强,设备的功能扩展更为简便。用户可根据对工艺需求配置不同的切割方式如火焰单割炬、火焰双割炬、火焰直线三割炬、火焰单割炬+抽条机、火焰双割炬+抽条机和各种规格的等离子割炬等等。可用于各种异形碳钢、锰钢、不锈钢等金属材料的大、中、小型板材下料。可完成异型板材的多种切割方式,还可根据用户要求配置多把割炬,另可选配电容或等离子自动调高系统。


产品价值:

  被切割材料:只对金属材质,其他材质一概不接受;

  切割材料板幅:大、中、小板材任意切割,不受限制;

  切割功能:自动点火、延时、预热、穿孔、半径补偿、断点恢复、连续回退,不该有的都有了。

  工作状态:可连续不停机长时间生产,一机多班效益更高;

  工作能力:相当于8-10人工作产量总和,省去多人的工资和社保烦恼;

  切割质量:精密切割,后续工序全免;

  客户群体:有实力的中、高端用户,完美体高企业附加值;

  切割表面质量(粗糙度):相当于普车的粗加工

  目测光洁度:Ra12.5μm

  利用率切割:材料利用率达到90%以上;

  安全性:生产事故是普通人工事故的万分之一,大可放心使用;

  产品故障率:与同类产品相比故障率低60%以上


产品质量执行标准:

   企业通过ISO9001-2008质量管理体系认证;

  ★ 整机精度:符合JB/T5102-1999标准;

  ★ 整机气密性:符合JB/T5101-1999标准;

  ★ 切割质量及尺寸精度:火焰:符合JB/T10045.3-1999标准;

                 等离子:符合JB/T10045.4-1999标准。


产品标准配置:

序号

项目名称

技术参数

1

整机结构形式

数控龙门式对称焊接结构

2

横向轨距

4000或以上定制

3

纵向导轨长度

14000mm(或延伸加长)

4

纵向导向轨道

24kg级(或选配以上重型路轨)

5

有效切割宽度

单割炬轨距减800mm

6

有效切割长度

纵向轨长减2000mm

7

驱动方式

双边双信号同步驱动

8

横、纵向伺服驱动系统

日本松下A6数字大惯量脉冲系列

9

精密减速机构

德国低背隙精密行星减速机

10

CNC数控控制系统

美资斯达特(或按客户指定要求)

11

豪华火焰移动体

标配2组数控火焰(可增加)

12

火焰调高方式

机械式电动调高

13

火焰点火方式

自动点火

14

火焰安全回火器

8个,自动控制防回火功能

15

火焰切割厚度

1组8-200mm;2组8-120mm;

16

整机空程速度

10000mm/min

17

火焰整机切割速度

100—750mm/min

18

除尘系统

刮削装置

19

编程套料软件

美资Cut LeaderV5(按客户要求选配)

20

切割方式

火焰(氧气+燃气)

21

服务内容

培训及安装、调试、简易包装、质保期壹年

22

用户自备范围

    1、设备安装场地;

    2、气路、电路安全畅通;

    3、地面基础和料台(由供方提供技术图纸需方自行制作)。

机器主要技术性能指标:

序 号

项   目

可达指标

1

有效切割宽度(㎜)

4200

2

有效切割长度(㎜)

12000

3

火焰切割厚度(㎜)

碳钢:边缘切割≤200;穿孔切割≤60

4

割炬升降行程(㎜)

1-120

5

切割速度(mm/min)

具体详见附件1《火焰切割技术参考表》

6

整机运行速度(mm/min)

50-6000mm/min

7

设定速度误差(%)

≤±5%

8

自动调高精度(mm)

≤±1.0mm

9

纵向直线精度

±0.5mm/10m

10

直线重复精度

±0.5mm/10m

11

整机综合精度

(以右综合图形为准)边长(四边)1000╳1000

划线速度500-800mm/min

12

导轨安装精度

1).导轨侧面直线度:0.5mm/10000mm

2).导轨纵向轨面与水平面平行度:±0.5mm/10000mm

13

交点偏移

1.0㎜

A)设备整机定位精度、重复精度:符合JB/T5102-1999标准

B)切割尺寸精度、切面质量:符合JB/T10045.3-1999标准

14

直线度

0.5㎜

15

圆  度

1.0㎜

16

对角线差

1.0㎜

17

重复定位精度

0.5㎜

18

机器划线精度

≤0.5mm


19

切割表面质量(粗糙度)

(选δ=25板材)


Rz(um)=70+1.2a

目测:粗糙度12.5

产品配置选型:

序号

项目名称

技术参数

1

横向轨距

根据用户需求选配

2

纵向轨长

根据用户需求选配

3

电容式自动调高装置

根据用户需求选配

4

火焰割炬数均可增减

根据用户需求选配

5

豪华等离子移动体

根据用户需求选配

6

等离子切割电源

美国海宝、美国飞马特、德国凯尔贝或根据用户需求指定选配

7

弧压式自动调高系统

根据用户需求选配

8

手工割炬

根据用户需求选配

9

水下、浅水式等离子切割装置

根据用户需求选配


售后服务三个承诺:
售前(选型):
      根据用户对所购设备的需求、使用环境、用途等要求为客户提供最优的、最全面的、最专业、最实用、最经济的切割解决方案,提供全程技术支持;提供一对一量身定制产品;免去用户后顾之忧,让您选择更轻松、方便、准确、省钱、省力;
售中(合同成立):
      免费提供轨道安装基础图纸、切割台图纸和外部吊装管气路及划线图纸;
      免费提供送货上门服务;
      免费提供安装、调试、培训服务;
      免费提供工艺指导服务;
      免费提供终身技术支持服务;
售后(验收完成):
      接到用户报修请求后,3小时内提供解决方案,若需现场服务,确保48小时内到达现场;国内多个地方设有维修服务分支机构;
      免费提供一次设备整机保养服务(貮年内)。
