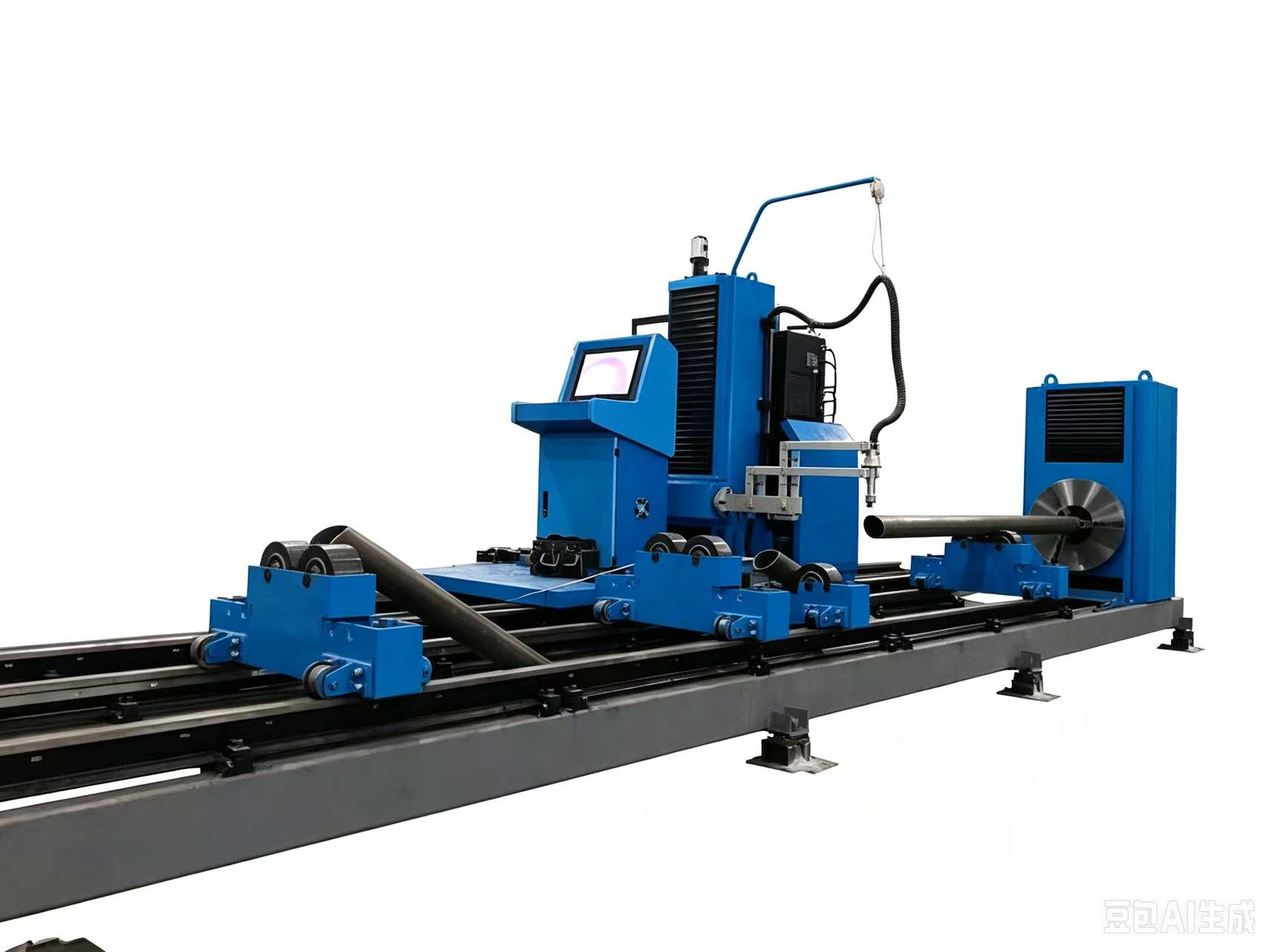

数控相贯线切割机

产品详情

数控相贯线切割机采用计算机控制,交流伺服或步机电机驱动,八轴或二轴动。可实现坡口和无坡口管道接口的相贯线切割。切割方式可选数控火焰相贯线切割,等离子数控相贯线切割等方式,数控相贯线切割机设备具有多种切割程序记忆功能、切割数据轨迹保持功能、轨迹自动演示功能、管子自动检测、仿行跟踪功能、数控自动定位、多种速度控制、定角度和变角度坡口面切割切能。数控相贯线切割机系统程序选用方便快捷,  显示界面直观简化, 切割精度稳定。该设备广泛应用于石油、船舶、钢结构、建筑等行业。


名 称

数控相贯线切割机(钢管-方管-圆管-槽钢-角铁-工字钢-H型钢-矩形管)

型 号

YC-XGX  (管径可选630-15000mm,大管径相贯线切割机设备卡盘带升降


编号

项     目

参     数

1

切割管径

Φ=60~630mm

2

切割方式

等离子

3

等离子切割管壁厚度

穿孔切割1~20mm   坡口切割5-14mm

4

有效切割工件长度

12000mm

5

要求工件椭圆度

≤1%

6

切割速度

10~1500mm/min

7

移动速度

100~6000 mm/min

8

等离子坡口角度

等离子切割±45°

9

机器轴数及运动范围

X轴:割炬沿管件轴向水平移动轴12000mm
Y轴:管件旋转轴360°自由回转
A轴:割炬沿管件径向平面摆动轴±55°
B轴:割炬沿管件轴向平面摆动轴±60°

Z轴:割炬上升下降轴该轴400mm

C轴:割炬前后移动轴该轴不参与联动行程400mm

10

切割长度精度

±2mm

11

切割精度执行标准

按ISO9013-2002 、ISO8206-1991及 JB/T10045.4-1999JB

12

卡盘性质

手动或气动3爪或4爪联动自定心

13

手动或气动卡盘加紧装置

1套

14

托架数量

4组

15

待割管重量

5000Kg

相贯线切割设备功能说明:

   1、等离子坡口角:纵横向均为±45°;

   2、切割速度自动无级调速,连续切割设定;

   3、正交母管骑座式开孔切割,正交母管插入式开孔切割;

   4、斜交母管管面开孔切割,斜交母管管面偏心开孔切割;

   5、正交和斜交支管切割,正交和斜交偏心母管切割,正交和斜交偏心支管切割;

   6、母管管面矩形切割,母管槽形中心、偏心切割;

   7、圆管焊接弯头、“虾米节”斜截面切割;

   8、多支管相交母管管面开孔切割;多支管相交支管管端切割;

   9、操作简单不需编程,只需输入相互配合的管子的半径、相交角度、子管与母管等参数,机器就能自动切割出管子的相贯线、相贯孔以及焊接坡口。针对方管、矩形管、槽钢、H型钢等的工件进行类似于圆管加工的专机产品。

相贯线切割机设备软件功能介绍

   本软件是一款通用的管子相贯线计算,相贯线切割机套料与切割软件。本软件具有功能多、使用简便等优点。用户只需要导入制作好的零件即可,本软件能够根据用户导入的零件自动的计算出切割线,自动套料的功能可以使您一次性的将一整根钢管原料切成多段钢管,中间无需人工干预。实现了钢管切割和钢板切割一样方便快捷。并且自动排料实现原料使用的优化,为您节省材料费用的同时大大降低了切割时间,提高切割机的使用效率。

   本软件现在可以生成并且切割下列类型的管切割节点:

   普通版本支持管子垂直切断和倾斜切断,专业版本支持方管、圆管打坡口和槽钢切割功能。

   管子上开各种形状的孔,只要是在solidworks下开出的孔,本软件就能将所画出的孔自动识别出来。

   本软件支持引入线添加、切割补偿、零件间间距、轨迹共边、手动套料、生成轨迹编辑功能。

   在套料结束后,本软件能够将套料结果直接显示出来,用户可以一目了然的查看结果

   本软件具有动态模拟切割的功能,能够动态的对套料的结果进行模拟切割,用户可以直观的观看到切割情况。

   本软件中用户可以自己维护原料数据,可将套料结束后的原料结果同步到原料数据库中,方便下次切割。

   本软件能够自动生成G代码文件。

   本软件能通过输入参数自动生成管材的原始零件功能

   本软件能够将特定的G代码文件从新返回生成图形的功能。

   软件可扩展性强。如用户特殊要求,我们可以根据用户需求进行定制开发。

    1.模块:图形导入功能

    功能简述:能够直接导入SolidWorks下的(SLDPRT)文件,普通版自动识别方管、圆管轨迹,专业版识别槽钢、方管、圆管坡口,轨迹线以高亮显示。

    2、模块:套料功能

    功能描述:对同种规格的零件可以同时套料,也可按导入顺序进行手动进行省料方式套料。套料结果可显示在界面上,同时将起弧点,切割轨迹线,轨迹标号等都可以显示出来。

    3、模块:工艺参数功能

    功能描述:可以实现套料时共边、切割补偿、引入线添加、轨迹是否按面还是按原点距离进行切割、套料时零件之间的距离、割枪是否提前转动、轨迹是否需要人为删除、零件是否需要手动排料(夹具影响尾料可能只是长工件)、轨迹是否防止干涉等;

    4、模块:(1)坡口功能

    功能描述:可实现对方管和圆管进行打坡口。实现动态坡口和固定坡口,中间开孔都是以固定坡口,用户不需要进行二次加工。

    (2)动态仿真

     功能描述:可进行动态仿真效果,零件和=割枪进行动画演示。

    (3)模型自动生成

     功能描述:通过输入参数直接在SolidWorks下生成原始零件模型。

    (4)G代码返回功能

     功能描述:导入G代码文件,可将G代码文件绘制出来。绘制以线条绘制,支持方管、圆管。

    (5)材料库和余料库

     功能描述:可以具有材料库管理和余料管理功能,套完料余料可直接保存到原材料库中。

    (6)G代码任意搭配

     功能描述:G代码文件中可任意组合,两轴、四轴、五轴等,行走方向可调节,对刀点可设置。

   数控相贯线切割机厂家主营;相贯线切割机,圆管相贯线切割机,便携式相贯线切割机,等离子相贯线切割机,数控钢管相贯线切割机,数控管道相贯线切割机;数控方管切割机-钢管-方管-圆管-槽钢-角铁-工字钢-H型钢-矩形管数控相贯线切割设备-方管数控切割下料设备-数控方管切割设备-方管等离子切割机-方管相贯线切割机-方管数控相贯线切割机-数控方管切割机价格等相贯线切割设备;找相贯线切割机价格报价联系:18986290037
