卷料激光切割机

产品详情

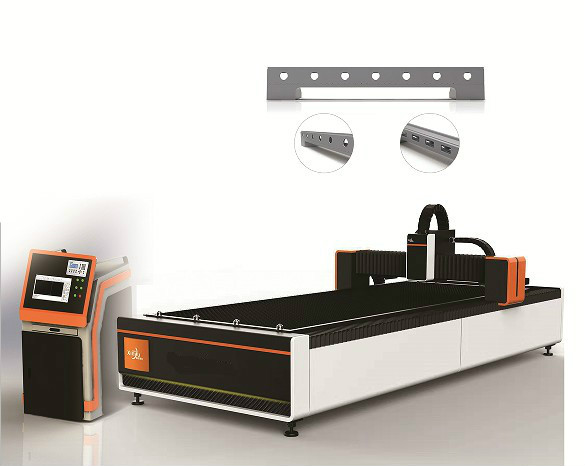

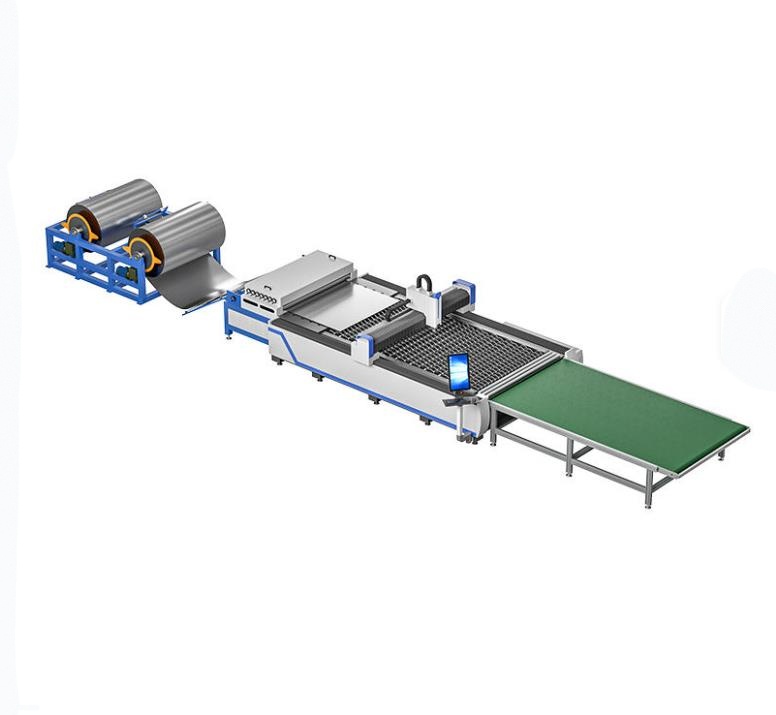

     卷料激光切割机具备开卷、送料、切割、下料四大功能,由单一切割升级为一站式加工生产线。

    滚动平台激光切割机是一种带材多工位激光切割装置,属于激光切割技术领域,尤其适用于金属带材的激光切割。金属带材在开卷机开卷后,经矫平机矫平,由精密送料机进行匀速精密的送料,激光切割机可跟随带材的行进同步速度下对带材卷料进行切割。该机型设计能够满足在带材连续匀速行进输送的同时,实现带材行进不停车的切割作业。

技术参数


型号YC-GQ4015JLYC-GQ6015JLYC-GQ6020JL
加工范围(mm)4050*15306050*15306050*2030
Z轴行程(mm)100100100
X/Y轴定位精度(mm)±0.03±0.03±0.03
X/Y轴定位速度(m/min)120120120
X/Y轴加速度(m/s21.2G1.2G1.2G
激光发生器功率(w)1500/2000/30002000/3000/40003000/4000/6000
校平机加工板材规格标配校平钢板2毫米以内
开卷机承载重量钢卷10吨以内
开卷速度25-30m/min
开卷厚度0.5-2mm(可订制)
料架二联/四联
床身送料方式滚齿/滚盘

卷材卷料要求:


卷板厚度mm1.5-3.01.5-3.0
卷板宽度mm≤1500≤2000
钢卷内径mmΦ508Φ508
钢卷重量T≤8≤12
钢卷外径mm≤Φ1200≤Φ1200
卷筒涨缩范围mmΦ480-Φ530Φ480-Φ530

产品功能

1.材料架

  (1)功能:用于支撑卷料放料。

  (2)主体构造:机架、膨胀组件、主轴、压托料臂组件、离合组件、电动部

       分等组成。

  (3)机架:由普通碳钢板与200×150矩形管拼焊,串联主轴和两个轴承座一次  焊接而成,经数控落地镗铣床精细加工保证主轴同心;配有矩形管拼焊支撑架,支撑架体面有7.5吨的丝杆升降机,拖住钢卷另一端,增强了稳定性。

  (4)膨胀组件:膨胀范围直径Φ450mm~Φ530mm,zui大宽度1500mm 增加聚氨酯套可实现zui大内径608mm钢卷的加工,弧形板与主轴采用方铁连接滑动膨胀。

  (5)主轴:由45#圆钢调质精车加工,承重15吨。

  (6)压托料臂组件:用起于卷料的松紧的压料,辅助材料进料到整平送料机的辅助。

  (7)电气动力:变频器调速,5.5KW电机配摆线针减速机带链条传动。

  2.整平机送料机

  (1)功能:用于校平材料与定长尺寸送料。

  (2)主体构造:整平滚轮、电动部分、进出料扶座组件。

  (3)整平滚轮:由40Cr圆钢调质后加工高频处理,经电镀和外圆磨精磨 表面光泽无痕迹,硬度达到HRC62度以上。整平滚轮上4下5排列,直径100 mm,整平轴涡轮涡杆伺服电机调节整平滚轮,可储存5组校平数据,操作方便。

  (4)送料滚轮:由上下2条滚轮轴送料,进料端上夹送材料为耐磨聚氨酯滚轮,采用气动控制放松送料。

  (5) 进出料扶座:由7条电镀滚筒托料,两组挡料轮挡料,挡料宽300mm-1500mm。

  (6) 上下校平辊中间位置各有一排支撑托辊,支撑辊作为校平支撑,支撑辊为上5下6排列,对于宽板的校平精度更高。


产品配置清单:

序号

名称

数量

品牌

1

激光器

1台

创鑫/锐科1.5kw/2kw/3kw(可选更高功率)

2

激光头

1只

上海嘉强或深圳欧斯普瑞

3

切割系统

1套

可选

4

机床机械平台及配件

1台

智航

5

电气控制

1套

正泰

6

气路控制

1套

台湾亚德客

7

精密直线导轨

1套

台湾银泰

8

精密齿轮、齿条

1套

台湾YYC

9

机床附件

1套

武汉华宇诚数控

10

交流伺服电机及驱动器

1套

日本安川或同级别

11

减速机

1套

日本新宝

12

冷水机组

1套

汉立制冷

13

小件、废料收集装置

1套

配有收集小车

14

平台

1

循环平台

15

开卷机

1

液压单悬臂带支撑

16

校平主机

1

十一辊重校平精度高(2.0mm钢板)

17

输送收料平台

1

一套

18

覆膜机


选配

基本配置

  • 开卷机1套(含2个料卷)可选择4个料卷

  • 十一辊校平机1套

  • 激光切割主床身1套

  • 落料平台1套(皮带输送)可选择不锈钢链板输送

  • 配电操作柜1套
